Presses manuelles à assistance pneumatique
La presse manuelle à assistance pneumatique offre toute la précision de guidage d’une presse manuelle avec la puissance d’une presse pneumatique, elle combine le meilleur des deux technologies, assurant ergonomie, précision et une grande puissance délivrée sans effort inutile.
Le principal atout est de pouvoir tenir la pièce avec la main afin d’assurer un parfait centrage et guidage.
Ces presses sont utilisées pour des travaux de découpe, de pressage, de montage, de rivetage et d'assemblage pour lesquels une course de travail inférieure à 6 mm suffit.
La gamme EMG de presses manuelles à assistance pneumatique se compose de 8 modèles sur 4 bâtis différents.
La puissance nominale indiquée à une pression de 6 bars est proportionnellement réglable en standard de 3 à 6 bars (et en option de 0.5 à 6 bars).
| Voimaiskun250 kg |
| Kitakorkeus45 >> 185 mm |
| Kitasyvyys80 mm |
| Voimaiskun pituus*5.9 mm |
| Paino38 kg |
| Pöydän mitoitus170 x 150 mm |

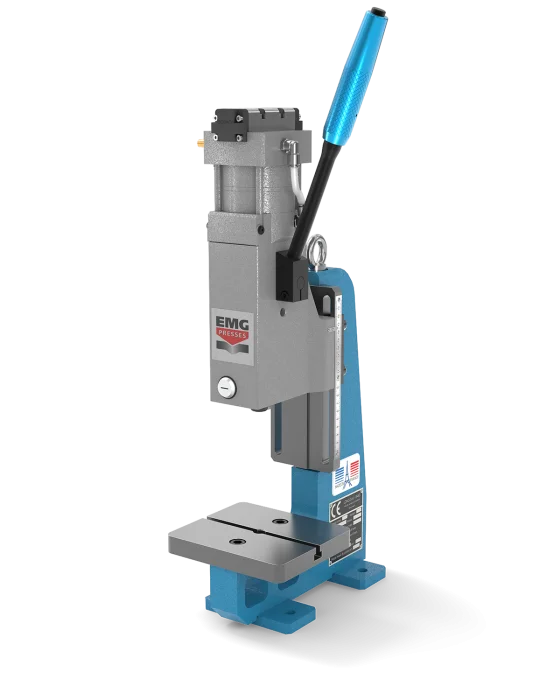

| Voimaiskun500 kg |
| Kitakorkeus45 >> 185 mm |
| Kitasyvyys80 mm |
| Voimaiskun pituus*5.9 mm |
| Paino38 kg |
| Pöydän mitoitus170 x 150 mm |

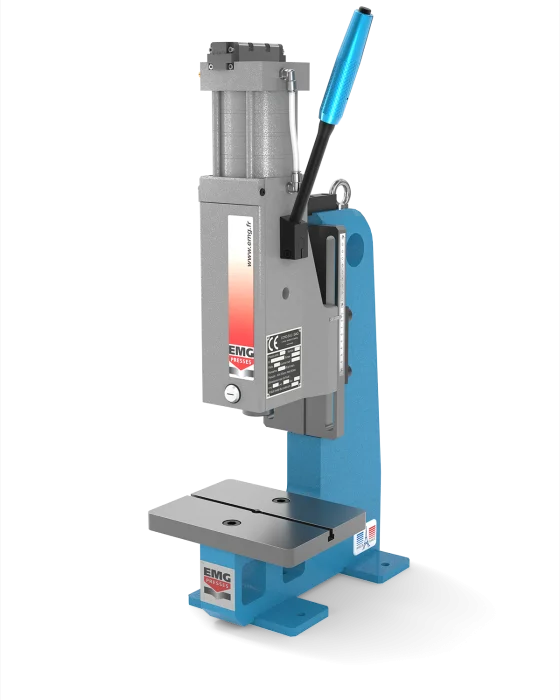

| Voimaiskun750 kg |
| Kitakorkeus80 >> 240 mm |
| Kitasyvyys100 mm |
| Voimaiskun pituus*5.9 mm |
| Paino95 kg |
| Pöydän mitoitus250 x 190 mm |
| Voimaiskun1500 kg |
| Kitakorkeus80 >> 240 mm |
| Kitasyvyys100 mm |
| Voimaiskun pituus*5.9 mm |
| Paino95 kg |
| Pöydän mitoitus250 x 190 mm |
| Voimaiskun2 000 kg |
| Kitakorkeus120 >> 280 mm |
| Kitasyvyys130 mm |
| Voimaiskun pituus*5.9 mm |
| Paino174 kg |
| Pöydän mitoitus300 x 220 mm |
| Voimaiskun3 000 kg |
| Kitakorkeus120 >> 280 mm |
| Kitasyvyys130 mm |
| Voimaiskun pituus*5.9 mm |
| Paino175 kg |
| Pöydän mitoitus300 x 220 mm |

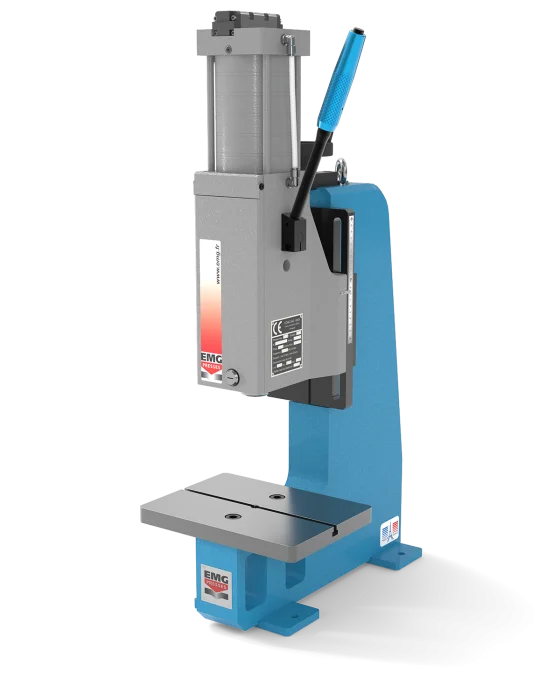

| Voimaiskun4 000 kg |
| Kitakorkeus120 >> 375 mm |
| Kitasyvyys170 mm |
| Voimaiskun pituus*5.9 mm |
| Paino290 kg |
| Pöydän mitoitus340 x 270 mm |

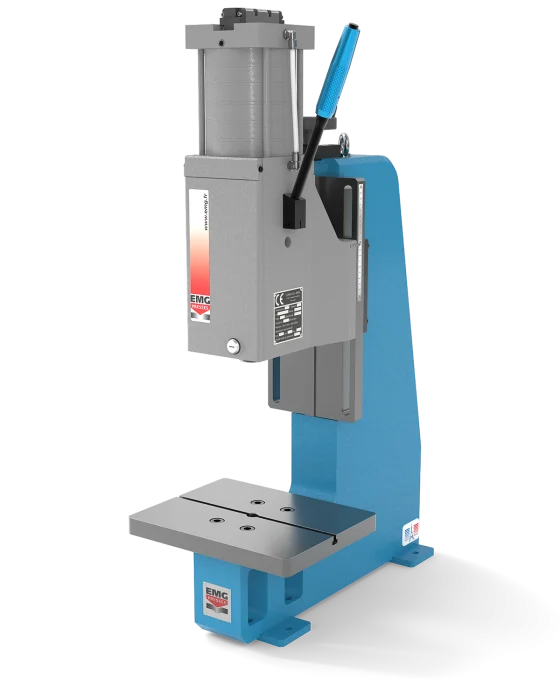

| Voimaiskun5 000 kg |
| Kitakorkeus120 >> 375 mm |
| Kitasyvyys170 mm |
| Voimaiskun pituus*5.9 mm |
| Paino290 kg |
| Pöydän mitoitus340 x 270 mm |
Sovellukset
La course totale se réalise ainsi en 2 temps :
- Course d’approche manuelle :
L’actionnement du levier permet de réaliser la course d’approche jusqu’au point de contact des pièces à assembler tout en assurant leur positionnement.
- Course de travail pneumatique :
Une pression sur la commande pneumatique déclenche alors la course de travail avec la puissance pneumatique, sans aucune fatigue pour l’opérateur même avec une puissance délivrée de 5 tonnes.
La puissance nominale indiquée à une pression de 6 bars est proportionnellement réglable en standard de 3 à 6 bars (et en option de 0.5 à 6 bars).
