Pneumaattiset puristimet

Pneumaattisten puristimien EMG-valikoima täydentää tehokkaasti käsikäyttöisiä puristimia, ja se soveltuu täydellisesti asiakkaiden vaatimuksiin, jotka edellyttävät suurempaa tuotantonopeutta ja/tai suurempaa tehoa. Teholuokat vaihtelevat 175 kg:sta 6000 kg:aan. Tämä teho ilmoitetaan 6 baarin paineella, ja se on vakiovarusteena suhteellisesti säädettävissä 3-6 baariin.



EMG:n pneumaattisten puristimien valikoima voidaan integroida työpisteisiin tai tuotantolinjoihin kappaleittain tai automaattisesti, mikä lisää ergonomiaa, käyttäjän turvallisuutta ja prosessin luotettavuutta.



Puristimen ergonomia on suunniteltu siten, että käyttäjät viihtyvät mukavasti työpisteessään myös toistuvien toimintojen aikana. Nopea säätö tekee niistä helppokäyttöisiä, ja niiden erinomainen hinta-laatusuhde tekee pneumaattisista puristimistamme työpajojen käsityöläisten ja teollisuusmiesten suosimia työkaluja.





2 pneumaattisten puristimien sarjaa:

  • Suorat työntövoimaiset kaksitoimiset puristimet 175 kg:sta 2 tonniin: 2PHR - 6PHR - 6PHR C-MAX - 8PHR - 1T - 1T LP - 2T-DC - 2T-DC LP.
  • Epäsuoralla työntövoimalla varustetut kaksitoimiset puristimet 2 t - 6 t: 2T - 3T - 4,3T - 2T LP - 3T LP - 4,3T LP - 6T LP.
Presse 2 tonnes Presses à double effet à poussée directe
2PHR
Voimaiskun175 kg
Iskun pituus0 » 50 mm
Kitasyvyys72 mm
Kitakorkeus45 » 175 mm
Alhaisempi nopeus100 mm/s
Ilman kulutus0,3 l
Paino11 kg
360 kg pneumaattinen penkkipuristin
6 PHR
Voimaiskun360 kg
Iskun pituus0 » 50 mm
Kitasyvyys95 mm
Kitakorkeus20 » 250* mm
Alhaisempi nopeus150 mm/s
Ilman kulutus0.6 l
Paino25 kg
360 kg pneumaattinen penkkipuristin
6 PHR C-MAX
Voimaiskun360 kg
Iskun pituus0 » 50 mm
Kitasyvyys350 mm
Kitakorkeus60 »270 mm
Alhaisempi nopeus150 mm/s
Ilman kulutus0.6 l
Paino95 kg
700 kg:n pneumaattinen penkkipuristin
8 PHR
Voimaiskun700 kg
Iskun pituus0 » 100 mm
Kitasyvyys95 mm
Kitakorkeus20 » 260* mm
Alhaisempi nopeus130 mm/s
Ilman kulutus2.3 l
Paino50 kg
1000 kg:n pneumaattinen penkkipuristin
1T
Voimaiskun1 000 kg
Iskun pituus0 » 100 mm
Kitasyvyys100 mm
Kitakorkeus140 » 200 mm
Alhaisempi nopeus100 mm/s
Ilman kulutus3.4 l
Paino125 kg
1000 kg:n suuritehoinen pneumaattinen puristin
1T LP
Voimaiskun1 000 kg
Iskun pituus0 » 100 mm
Kitasyvyys180 mm
Kitakorkeus300 mm
Alhaisempi nopeus100 mm/s
Ilman kulutus3.4 l
Paino150 kg
2T-DC
Voimaiskun2000 kg
Iskun pituus0 » 100 mm
Kitasyvyys100 mm
Kitakorkeus140 » 200 mm
Alhaisempi nopeus100 mm/s
Ilman kulutus5,1 l
Paino145 kg
Presse 2 tonnes large passage à double effet à poussée directe
2T-DC LP
Voimaiskun2000 kg
Iskun pituus0 » 100 mm
Kitasyvyys180 mm
Kitakorkeus300 mm
Alhaisempi nopeus100 mm/s
Ilman kulutus5,1 l
Paino170 kg
2000 kg pneumaattinen puristin
2T
Voimaiskun2 000 kg
Iskun pituus0 » 69 mm
Kitasyvyys110 mm
Kitakorkeus200 mm
Alhaisempi nopeus75 mm/s
Ilman kulutus5.2 l
Paino150 kg
3000 kg pneumaattinen puristin
3T
Voimaiskun3 000 kg
Iskun pituus0 » 54 mm
Kitasyvyys110 mm
Kitakorkeus180 mm
Alhaisempi nopeus48 mm/s
Ilman kulutus5.2 l
Paino150 kg
4300 kg pneumaattinen puristin
4,3T
Voimaiskun4 300 kg
Iskun pituus0 » 40 mm
Kitasyvyys110 mm
Kitakorkeus175 mm
Alhaisempi nopeus36 mm/s
Ilman kulutus5.2 l
Paino150 kg
2000 kg:n suuritehoinen pneumaattinen puristin
2T LP
Voimaiskun2 000 kg
Iskun pituus0 » 69 mm
Kitasyvyys180 mm
Kitakorkeus315 mm
Alhaisempi nopeus75 mm/s
Ilman kulutus5.2 l
Paino200 kg
3000 kg:n suuritehoinen pneumaattinen puristin
3T LP
Voimaiskun3 000 kg
Iskun pituus0 » 54 mm
Kitasyvyys180 mm
Kitakorkeus300 mm
Alhaisempi nopeus48 mm/s
Ilman kulutus5.2 l
Paino200 kg
4300 kg:n suuritehoinen pneumaattinen puristin
4,3T LP
Voimaiskun4 300 kg
Iskun pituus0 » 40 mm
Kitasyvyys180 mm
Kitakorkeus295 mm
Alhaisempi nopeus36 mm/s
Ilman kulutus5.2 l
Paino200 kg
6000 kg suuritehoinen pneumaattinen puristin
6T LP
Voimaiskun6 000 kg
Iskun pituus0 » 50 mm
Kitasyvyys180 mm
Kitakorkeus305 mm
Alhaisempi nopeus20 mm/s
Ilman kulutus9.8 l
Paino230 kg

Erikoisteloitukset

EMG:n pneumaattiset puristimet erikoissovelluksiin
Pneumaattiset erikoispuristimet

LISÄVARUSTEET

MG Presses - Photo

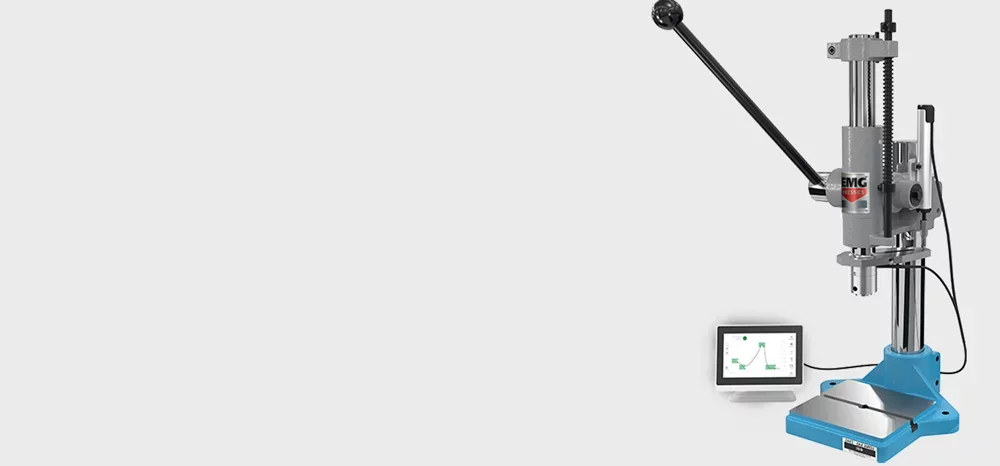

Voiman hallinta





MANUAALISET JA PNEUMAATTISET PURISTIMET





Laadun varmistus voima-antureilla EMG tarjoaa useita eri vaihtoehtoja voiman valvontaan ja siirtoon monikäyttöisillä voima-antureilla jotka ovat 100% testattuja.



Tutustu 3 ratkaisuun   ▶

MG Presses - Photo

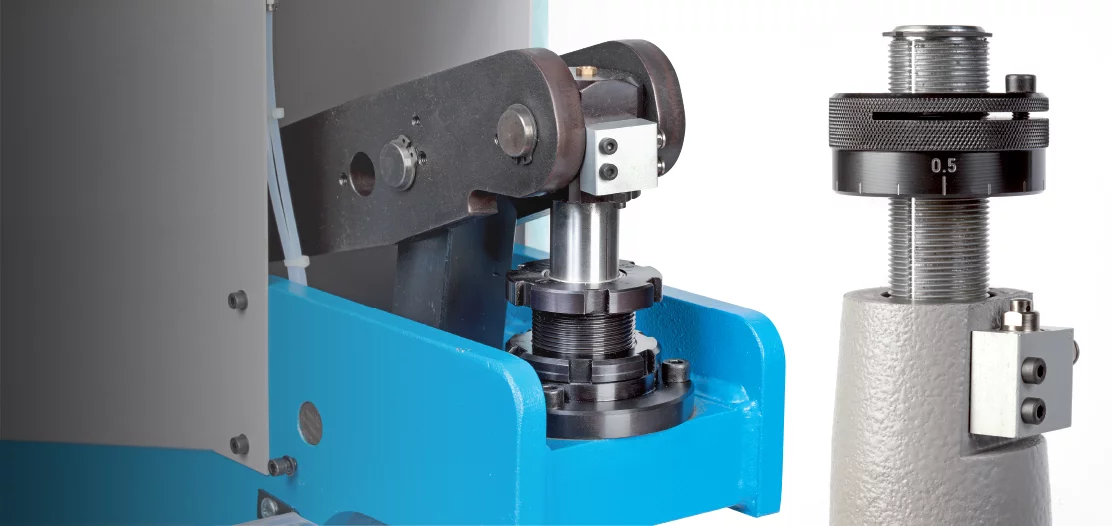

Iskun säätö





PNEUMAATTISEN PRESSEN





Puristimiemme isku voidaan säätää mekaanisella tarkkuusmutterilla, joka on mitoitettu 1/10 mm:n tarkkuudella ja jossa on lukituslaite täydellisen syklin toistettavuuden varmistamiseksi.



Eri valvontajärjestelmät



Näitä puristimia on saatavana kahden käden tai jalkakäyttöisinä versioina. Molemmissa järjestelmissä jakelulaite ja suodatin-säädin-voitelulaite on integroitu puristimen tukeen käyttövalmiina. Nämä mallit voidaan toimittaa myös ”paljaana koneena”, ilman varusteita, integraattoreille.





Ominaisuudet :

  • Hiottu ja kiertolukittu ruuvi, joka takaa pitkän käyttöiän ja tarkkuuden.
  • Automaattinen päitsimen sisäänveto, kun ohjaus vapautetaan.
  • Nopea ja luotettava säätö, lukitus täydellistä toistettavuutta varten.
  • Alakuopan tarkka säätö mekaanisella pysäyttimellä syklin toistettavuuden varmistamiseksi.
  • FGL 250 -valurautainen tai mekaanisesti hitsattu teräsrunko takaa lujuuden ja jäykkyyden.
  • Ei huoltoa tai rasvausta
  • Maali: RAL 5015 Taivaansininen runko - RAL 7036 Platinanharmaa pää.
  •

Kaikki sylinterit ovat EMG:n valmistamia, ja niitä on testattu tuhansissa sovelluksissa ympäri maailmaa. Kromattua terästä oleva liuku on ohjattu holkeilla ja varmistettu pyörimiseltä avaimella. Mäntä liukuu sulavasti kromattuun sylinteriin, ja tiivisteet takaavat täydellisen sylinterin tiiveyden.



Puristimiemme teho ilmoitetaan 6 baarin paineella, ja se on vakiovarusteena suhteellisesti säädettävissä 3 baarista 6 baariin.

Esimerkiksi 6PHR-puristin tuottaa 6 baarin paineella 360 kg, 3 baarin paineella 180 kg, 4 baarin paineella 240 kg ja 5 baarin paineella 300 kg.





FUNCTIONS

Pneumaattisia puristimia käytetään monissa teollisuussovelluksissa mekaaniseen leimaamiseen, leikkaamiseen ja niittaamiseen. Pneumaattinen puristin tarjoaa suuremman voiman kuin käsikäyttöinen puristin, mikä tekee siitä monipuolisemman.



Pneumaattisella puristimella, jonka voima on jopa 6 tonnia, voidaan itse asiassa leimata muovimateriaaleja ja myös monia metalleja. Niitä käytetään myös monien mekaanisten osien tuotantoprosessissa tarvittavien erilaisten muotojen leikkaamiseen sekä niittaamiseen, kun osat on pidettävä yhdessä.



Nämä puristimet ovat vankkoja, tarkkoja, joustavia ja ergonomisia. Niitä käytetään usein kokoonpanotöihin, renkaiden tai laakereiden kokoamiseen, pieniin taivutuksiin, erilaisiin puristuksiin jne.







Miten pneumaattinen puristin toimii?



Pneumaattisen puristimen toiminta on samanlainen kuin käsikäyttöisen puristimen. Tässä tapauksessa käyttäjän manuaalinen toiminta korvataan pneumaattisen sylinterin toiminnalla. Sylinteri aktivoi ilmaa (ei kaasua). Ilma pakotetaan putken läpi, johon se on paineistettu. Toiminnan tarkkuus on yhtä suuri kuin tämän teollisen työkalun helppokäyttöisyys. Pneumaattisia puristimia käytetään teollisuudessa laajalti yhtä tehokkaasti kuin hydraulisia puristimia.
